Der GPIB (General Purpose Interface Bus) bezeichnet einen parallelen Datenbus, der häufig zur Verbindung von Messgeräten eingesetzt wird. Die Firma Töllner nutzt GPIB zur Steuerung von Testabläufen in Prüfständen.

Wir haben eine Teststand-Software für die Prüfung des Betriebsspannungsverhaltens von elektrischen Geräten mittels arbiträren Netzteilen entwickelt.

Einige Geräte der Sicherheitstechnik durchlaufen, bevor sie in den Handel kommen, Funktionsprüfungen der Organisation "Vertrauen durch Sicherheit" VdS bzw. EN. VdS ist die unabhängige und akkreditierte Prüf- und Zertifizierungsstelle für Brandschutz und Einbruchdiebstahlschutz.

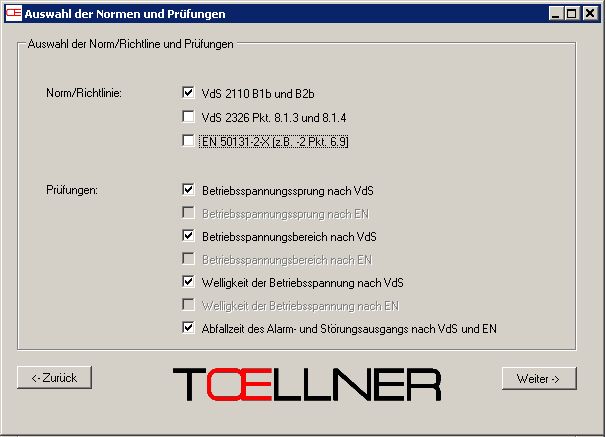

Für diese Funktionsprüfungen nach

• VdS 2110 Blb und B2b
• VdS 2326 Pkt.8.1.3 und 8.1.4
• EN 50131-2-X

ist bei uns eine Prüfstandsoftware entstanden.

Unsere Prüfstandsoftware hat unter anderen folgende Features

• Durchführung der Prüfungen nach Anforderungen der VdS und EN

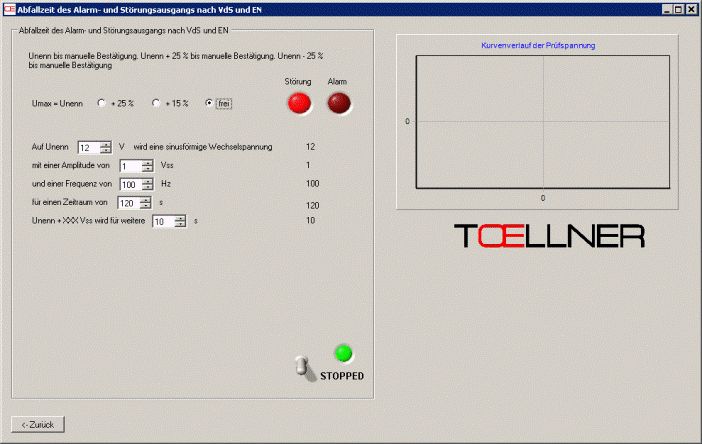

Diese beinhalten Prüfungen der Alarm- bzw. Störungsausgänge bei einem Betriebsspannungssprung, in einem bestimmten Betriebsspannungsbereich, bei einer bestimmten Welligkeit der Betriebsspannung, sowie der Abfallzeit des Alarm- bzw. Störungsausgangs des zu überprüfenden Geräts.

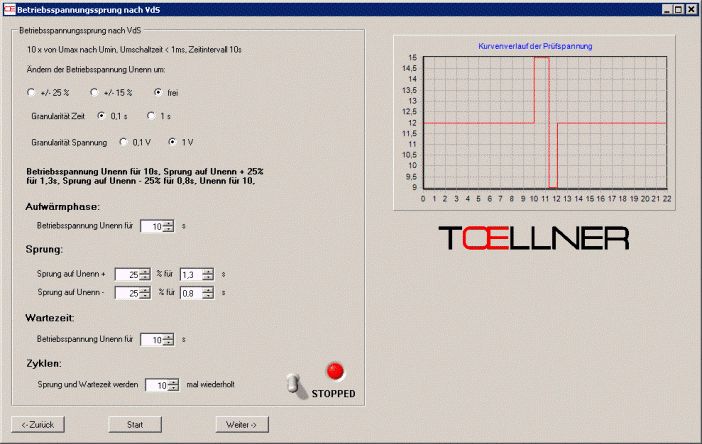

• Frei parametrierbare Spannungskurvenverläufe

Es sind unter anderen folgende Parameter einstellbar:

• Maximale bzw. minimale Spannungen der Spannungskurven
• Umschaltzeiten
• Zeitintervalle (Wie lange wird ein Spannungszustand gehalten)
• Amplituden
• Frequenzen
• Aufzeichnung, Verwaltung und Auswertung von Parametern und Messwerten

Die Parameter der frei definierbaren Spannungskurvenverläufe, sowie die Parameter für die Messung des Verhaltens der Alarm- bzw. Störungsausgänge und die während einer Prüfung aufgezeichneten Messwerte, werden in einer Microsoft-SQL-Datenbank abgelegt. Durch die Abspeicherung der Daten ist es möglich, frühere Prüfungen abzurufen und Statistiken einfacher zu erstellen.

• Auswertung von durchgeführten Prüfungen mittels Excel

Optional können die Messwerte zur grafischen Auswertung nach Microsoft Excel übertragen werden. Dort werden aus diesen Messwerten automatisch Diagramme generiert und dargestellt, oder bei Bedarf ausgedruckt. Die Diagramme werden für alle getesteten Prüflinge erstellt.

• Abbildung des Workflow

Der Arbeitsablauf (engl. Workflow) wurde so definiert, wie er in den oben genannten Normen beschrieben ist. Der Prüfer wird von unserer Software durch den gesamten Prüfungsverlauf geführt.
