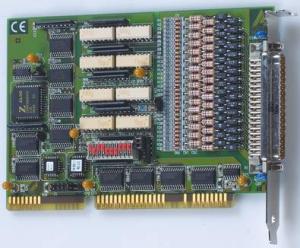

Die Addi-Data PA 1000 ist eine störsichere Messkarte für die industrielle PC-Messtechnik.

Technische Daten:
Digitale Eingabekarte, galvanisch getrennt, 32 digitale Eingänge, 24 V
Anzahl der Eingänge: 32
Galvanische Trennung: Über Optokoppler, 1000 V vom PC zur Peripherie
Interruptfähige Eingänge: 14 von den 32 digitalen Eingängen
Interrupt Comparison Logik: AND und OR-Mode; OR-Priority
Interruptleitungen: IRQ 3, 5 für XT und IRQ 10, 11 12, 14, 15 für AT
Nominalspannung: 24 V extern
Eingangsstrom bei 24 V: 6 mA typ.
Logische Eingangspegel: U nominal: 24 V
UH max.: 30 V/Strom 9 mA typ.
UH min.: 19 V/Strom 2 mA typ.
UL max.: 14 V/Strom 0,7 mA typ.
UL min.: 0 V/Strom 0 mA typ.
Logische Eingangspegel für die 24V Überwachung: U nominal: 24 V
UH max.: 30 V / Strom 10 mA typ.
UH min.: 20 V / Strom 3 mA typ.
UL max.: 18 V / Strom 1 mA typ.
UL min.: 0 V / Strom 0 mA typ.
Signalverzögerung (bei 24 V): Kanal 1-16: 70 μs
Kanal 17-32: 40 μs
Abmessungen: 156 x 99 mm
Systembus: ISA
Platzbedarf: 1 XT oder AT Steckplatz
Betriebsspannung: +5 V, ±5 % vom PC
Stromverbrauch: 194 mA ±10 mA typ.
Frontstecker: 37-pol. SUB-D Stiftstecker
Temperaturbereich: 0 bis 60 °C (mit Zwangsbelüftung)

Mögliches Projektbeispiel zu dieser Hardware:
Mitarbeit an Luftversorgungssystemen von Druckmaschinen

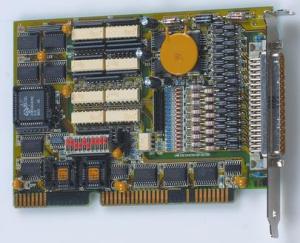

Die Addi-Data PA 1500 ist ebenfalls eine zuverlässige Messkarte für die industrielle PC-Messtechnik.

Technische Daten:
Digitale E/A-Karte, galvanisch getrennt, 16 digitale Ein-/Ausgänge, 24 V
Anzahl der Eingänge: 16 (Masse gemeinsam gemäß IEC 1131-2)
Galvanische Trennung: Über Optokoppler, 1000 V vom PC zur Peripherie
Interruptfähige Eingänge: 14 von den 16 digitalen Eingängen
Interruptleitungen: IRQ 3, 5 für XT, IRQ 10, 11, 12, 14, 15 für AT
Interrupt Comparison Logik: AND und OR-Mode; OR-Priority
Nominalspannung: 24 V
Eingangsstrom bei 24 V: 6 mA typ.
Logische Eingangspegel: U nominal: 24 V
UH max: 30 V/Strom 9 mA typ.
UH min.: 19 V/Strom 2 mA typ.
UL max.: 14 V/Strom 0,6 mA typ.
UL min.: 0 V/Strom 0 mA typ.
Signalverzögerung: 70 μs (bei 24 V)
Maximale Eingangsfrequenz: 5 kHz (bei 24 V)
Ausgänge: 16 Ausgänge, galvanisch getrennt bis 1000 V
Ausgangstyp: High-Side (Last an Masse) gemäß IEC 1131-2
Nominalspannung: 24 V
Versorgungsspannung: 10 bis 36 V, min. 5 V (über Frontstecker)
Max. Strom für 16 Ausgänge: 3 A typ.
Ausgangsstrom/Ausgang: 500 mA typ.
Ausgangsstrom für 16 Kanäle: 200 mA typ. pro Kanal
Kurzschlussstrom/Ausgang: Shut-Down bei 24 V, Rload < 0,1W: 1,5 A
RDS ON Widerstand: 0,4 W max.
Anschaltzeit: l out=0,5 A, Last = Widerstand: 120 μs
Ausschaltzeit: l out=0,5 A, Last = Widerstand: 40 μs
Übertemperatur (Shut-Down): 170 °C (Ausgangstreiber)
Temperatur Hysterese: 20 °C (Ausgangstreiber)
Watchdog: Timerprogrammierbar, 5 μs bis 9 s
Abmessungen: 156 x 99 mm
Systembus: ISA
Platzbedarf: Kurze Karte, 1 AT oder XT Steckplatz
Betriebsspannung: +5 V, ± 5 % vom PC
Stromverbrauch: 229 mA ±10 mA typ.
Frontstecker: 37-pol. SUB-D Stiftstecker
Temperaturbereich: 0 bis 60 °C (mit Zwangsbelüftung)

Mögliches Projektbeispiel zu dieser Hardware:
Mitarbeit an Luftversorgungssystemen von Druckmaschinen

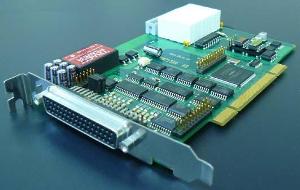

Mit seinen 32 analogen Eingängen ist die PCI Analogkarte PCIADDA besonders für den Einsatz in der MSR-Technik oder in der Automatisierungstechnik prädestiniert. Sie bietet eine sehr große Genauigkeit, Zuverlässigkeit und Langzeitstabilität.

Technische Daten:
32 vom Rechner galvanisch getrennte analoge Eingänge
8 vom Rechner galvanisch getrennte analoge Ausgänge
8 Relais Ausgänge als Wechsler mit 250VAC/6A
Kenndaten analoge Eingänge
Eingangsspannungsbereich min.: +/-10,24V
Programmierbare Verstärkung: G= 1, 2, 5, 10
Eingangskonfiguration: 32 Single ended oder 16 differentiell individuell je Kanal per Software programmierbar
Linearität Int.: Max. +/-2LSB
Linearität Diff.: Max. +/-2LSB
Temperaturfehler (+5Grad...+65Grad):
Bei G=1: +/-1,3 LSB = +/- 395uV typ.
Bei G=2: +/-1,3 LSB = +/- 195uV typ.
Bei G=5: +/-1,3 LSB = +/- 80uV typ.
Bei G=10:+/-2,7 LSB = +/- 82uV typ.
Auflösung: 16 Bit
Konversionszeit: ca. 25us inklusive aller Einschwingvorgänge
Eingangsimpedanz: > 1MOhm
Eingangskapazität: ca. 1nF
Dauerüberspannung: +/-20V
Isolationsspannung: 500V
Warmuptime: ca. 5 Minuten
Kenndaten analoger Ausgänge:
Kanalzahl: 4 oder 8
Ausgangsspannungsbereich: Über Jumper wählbar +/-10V oder 0..10V
Ausgangsstrom: Max. 5mA
Linearität Int.: Max. +/-1LSB
Linearität Diff.: Max. +/-1LSB
Auflösung: 12 Bit (inklusive Vorzeichen bei bidirektionalem Betrieb)
Setzzeit: Typ.13us auf 0,01% bei Wechseln zwischen –10V auf +10V
Isolationsspannung: 500V
Power on Reset: 0V
Kenndaten Relaisausgänge:
Schaltleistung max.: 1500 VA
Schaltspannung max.: 300 VDC (derating) / 440V AC
Schaltstrom max.: 6A AC/5A 30VDC
Kontaktwiderstand: < 150 mOhm
Mech. Lebensdauer: 10*106 Schaltspiele
Max. Schalthäufigkeit: 6min-1 mit Last / 20sec-1 ohne Last
Setzzeit/Rückfallzeit: 5ms / 2,5 ms
Prellzeit Schließer/Öffner: 1,5ms / 2,5ms
Spannungsfestigkeit: 4000Veff Spule-Kontakt/1000Veff offener Kontaktkreis
Abmessungen: 175mm X 107mm (ohne Stecker und Slotblech)
Anschluß Analog Teil: 50-polig SUBD-Buchse
Anschluß digitale I/O’s und Relais: IDC-Steckverbinder
Betriebstemperatur: 0...70°C
Lagertemperatur: -40...100°C
Rel. Luftfeuchte: 20...55%(nicht kondensierend)

Mögliches Projektbeispiel zu dieser Hardware:
Mitarbeit an Luftversorgungssystemen von Druckmaschinen

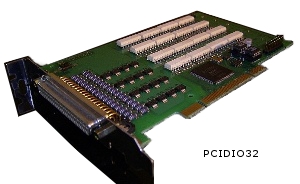

Die PCIDIO bietet 32 bzw. 64 optisch entkoppelte digitale I/O, die je nach Bedarf und Anforderungen als digitaler Ausgang oder als digitaler Eingang verwendet werden können. Aus diesem Grund liegt der Haupteinsatz dieser Karte in der Automatisierungstechnik oder in der Messtechnik, aber auch in der Steuerungstechnik oder im Prüfgerätbau kann man sie hervorragend nutzen.

Technische Daten:
Features:
- 32 vom Rechner optisch getrennte und für 24VDC optimierte digitale IO auf der Basiskarte
- Weitere 32 vom Rechner und der Basiskarte optisch getrennte und für 24VDC optimierte digitale IO auf der optionalen Erweiterungskarte
- Jeder IO als Ein- oder Ausgang frei verwendbar
- Isolationsspannung der optischen Entkopplung min 1500V RMS

Ausgänge:
- Max. 1A Ausgangsstrom je Kanal
- Direkter Anschluss ohmscher, kapazitiver und induktiver Lasten
- Kurzschlusserkennung für Diagnosezwecke
- Programmierbare und rechnerunabhängige Watchdog

Eingänge:
- Für 24VDC optimierte Schaltschwelle
- Eingangsstrom bei 24VDC ca. 3mA
- Jeder Eingang interruptfähig mit programmierbarer Flanke
- Unbenutzte Eingänge können offen bleiben

Sonstiges:
- Programmierbarer 24 Bit 10MHz Timer mit Interruptfunktion
- Ext. Versorgung der Ausgangstransistoren und der optischen
Entkopplung über die Steckverbinder der jeweiligen Karte mit 24VDC +/-30%
- Optionales Hutschienenmodul mit Käfigzugklemmen
- RoHS konform

Mögliches Projektbeispiel zu dieser Hardware:
Mitarbeit an Luftversorgungssystemen von Druckmaschinen

Labjack U12 ist ein Interface zur Durchführung von Experimenten zum Messen, Steuern und Regeln mit Hilfe eines Computers. Dabei kann das Interface sehr leicht über ein USB-Kabel angeschlossen werden. Desweiteren ist es möglich, das Interface über verschiedene Programmiersprachen anzusteuern.

Technische Daten:
Anschlüsse auf der Oberseite durch Schraubklemmen:
- 8 Analog-Eingänge (12bit, max.8kHz)
mit festem Messbereich +/-10V
AI0, AI1, AI2, AI3, AI4, AI5, AI6, AI7 jeweils gegen GND
oder
4 differentielle Analog-Eingänge (12bit, max.8kHz)
mit einstellbarem Messbereich von +/-20V bis +/-1V
AI0-1, AI2-3, AI4-5, AI6-7
- 2 Analog-Ausgänge (10bit, 0-5V)
AO0, AO1
- 4 Digital-Leitungen einzeln setzen, löschen, lesen
IO0, IO1, IO2, IO3
- 32bit-Zähler für Impulse bis 1MHz
CNT
- + 5 Volt
- GND

Anschlüsse über einen 25-poligen Sub-D-Stecker auf der Rückseite:
- 16 Digitalleitungen einzeln setzen , löschen, lesen
D0 ... D7, D8 ... D15
- + 5 Volt
- GND

Mögliches Projektbeispiel zu dieser Hardware:
Multimedia Tower für Video- und Digital / IO-Echtzeitvisualisierung Digitale Power für den Übungsschrank

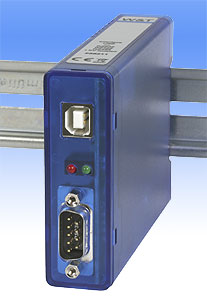

Beim Schnittstellen-Wandler RS422 handelt es sich um ein Elektronik-Modul mit einer Reichweite von 1.000m, wodurch ein FAT/PAT bis zu 1.000m von einer GMA abgesetzt betrieben werden kann.

Technische Daten:
Industrietaugliches Design durch:
- Störfestigkeit nach EN 61000-6-2
- Galvanische Trennung mit einer Isolationsspannung von min. 1 kV
- Integrierter Überspannungsschutz für den seriellen Port
- Stromversorgung via USB
- Gehäuse zur Hutschienen-Montage nach DIN EN 50022-35
Gemeinsame Lösung für die Windows-, Linux und Mac-Welt:
- Ansprechbar als virtuelle COM-Schnittstelle unter
Windows 98 / Me / 2000 / XP / Server 2003 / Vista / Server 2008 (x86 und x64)
- Unterstützung von Mac OS 8, OS 9 und OS X
- Direkte Linux-Unterstützung ohne zusätzliche Treiber ab Kernel-Version 2.4.0

Umschaltbare Betriebsarten:
- RS232
- RS422
- RS485 2-Draht mit Automatiksteuerung, wahlweise mit und ohne Echo-Unterdrückung
- RS485 4-Draht mit Automatiksteuerung
Normen- Konform sowohl in Büro- als auch in Industrieumgebungen:
- erhöhte Störfestigkeit für industrielles Umfeld
- strengere Störemission für Wohn- und Geschäftsbereiche

Mögliches Projektbeispiel zu dieser Hardware:
Schnittstellenkonzept und Schnittstellensimulator für optronisches System

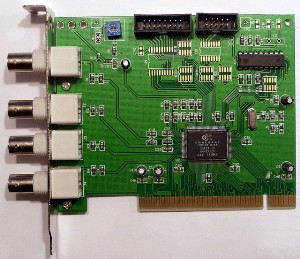

Die CTV-0102 DSR ist eine mächtige Video-Aufzeichnungskarte, da sie gleichzeitig als digitaler Recorder fungiert.

Technische Daten:
Spezifikationen:
- DSR Karte
- Volle Vidoauslösung: PAL (768x576 25fps), NTSC(640x480 30fps)
- PCI Slot mit allen PCs kompatibel
Video Server Software:
- Läuft auf MS Windows WIN98/WINME/2000/XP
- Niedrige Hardwareanforderungen: PIII 450Mhz,128Mb RAM, 10GB HDD, Network Card/Modem
- Volle Videoauflösung: Australia PAL (768x1200), NTSC(640x480)
- Unterstützt bis zu 16 Kameras
- 16-channel digital multiplexing
- Real-time digital video compression
- 7x24 remote Zugriff via Internet
- Benutzerrechteverwaltung
- Aufzeichnungen von erkannten Bewegungen
- Aufnahme mit programmiertem Timer
- Multilingual
- Remote Monitor Software
- Läuft auf MS Windows 2000/XP
- Password login und event log
- Remote online video viewing
- lokales Aufnehmen von Videos auf einer Remote-Maschine

Mögliches Projektbeispiel zu dieser Hardware:
Multimedia Tower für Video- und Digital / IO-Echtzeitvisualisierung Digitale Power für den Übungsschrank

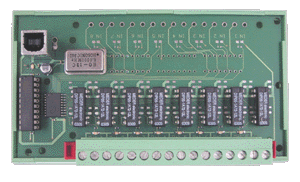

Das QUANCOM USBREL8 ist ein Modul, das 8 DIL-Reed Relais besitzt. Diese können Lasten von bis zu 1A oder 15W schalten. Sie ist besonders für Anwendungen geeignet, bei denen bis zu 8 Schaltkreise geschlossen oder geöffnet werden sollen.

Technische Daten:
8 Relais-Ausgänge 1A / 15W
Optische Funktionskontrolle aller 8 Relais über 8 LEDs
Einfache Montage z.B. auf einer Hutschiene, als Standgerät im Laborbereich
oder als Mobiles Gerät am Notebook nutzbar.
Bis zu vier Module am Bus verwendbar
Stromversorgung über USB-Bus
Steckbare Schraubklemmen
Treiber für Windows Vista / XP / 2000 / 98 / 95 / ME und Linux Treibern
Programmierung in Visual-Studio .NET, Delphi, Visual Basic, Visual C/C++,
Agilent Vee, Labview, LabWindows/CVI, Sun Java usw.

Mögliches Projektbeispiel zu dieser Hardware:
T-Mobile Quatsch Dich Leer Contest

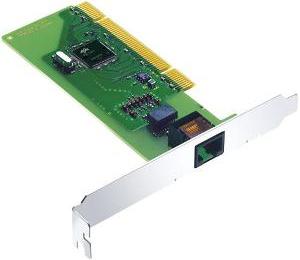

Die FRITZ!Card PCI ist ein ISDN-Controller für einen 32Bit-PCI-Bus-Steckplatz mit einfachen Installationseigenschaften.

Technische Daten:
ISDN-Controller für den PCI-Bus (intern)
Für ISDN-Mehrgeräteanschluss nach Euro-ISDN-Protokoll DSS1
Plug&Play-Installation mit Windows Microsoft WHQL-Zertifizierung
3,3-Volt-Technologie (PCI 2.2)
Minimaler Stromverbrauch
Systemintegriertes Powermanagement (ACPI)
PC-Wake-Up über ISDN
Fast Internet over ISDN für Verbindungen mit bis zu 240 kBit/s
Abbau bei inaktiver Verbindung (Short Hold Mode)
Automatisches Freischalten des zweiten B-Kanals bei Anruf

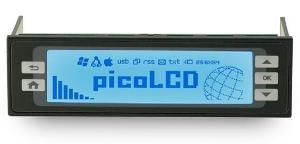

picoLCD 256x64 ist ein Anzeigegerät für Echtzeitgrafiken, Systemstatus, Aktienkurse, Wetter, RSS Feeds, Musik Informationen und Nachrichten.

Technische Daten:
256x64 pixels graphic resolution display
USB self powered with light blue backlight and dark blue pixels
USB full-speed 2.0 support
keypad interface
Windows Vista drivers with SideShow support
Windows XP opensource drivers
Linux GUI installation
Opensource drivers
Customization through python scripts
LCD4Linux support
PCB: 5.39x1.55x0.56in. (LxWxH)
CDROM BAY: 149 x 42.5mm

Mögliches Projektbeispiel zu dieser Hardware:
Kommunales Alarmierungssystem (KOMALARM)

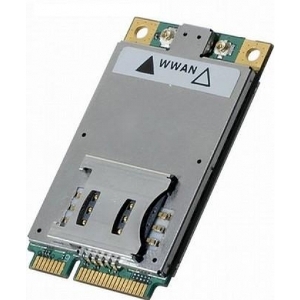

Die Expedite EU850D PCI Express Mini Card mit integriertem SIM-Slot kann in Laptops oder anderen Geräten für 3G mobile Datenanwendungen benutzt werden.

Technische Daten:
integrierter SIM-Slot Datenübertragungsrate: GPRS/EDGE/UMTS/HSDPA bis 7,2 Mbit
Frequenzband: Tri-band HSDPA/UMTS - 850**/1900/2100 MHz und Quad-band EDGE/GPRS - 850/900/1800/1900 MHz
unterstützt Windows 2000, XP, Vista, Mac OS X und Linux Systeme

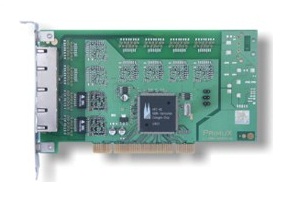

PrimuX 2S0 eignet sich gut für Vermittlungen und Faxserver kleiner Unternehmen. Durch den Hochleistungs-Signalprozessor entsteht nur eine geringe PC-Belastung und minimale Verzögerungen. Alle Anschlüsse sind in der NT Version als TE/NT konfigurierbar.

Technische Daten:
Vollkompatibel zu Windows 2000, XP, Vista, Windows 7, Server 2003, Server 08, Linux, Single- und Dual-Prozessor-Systeme, 32 und 64-Bit Betriebssysteme
Dual-Mode CAPI 1.1/ 2.0, integriertes Netzwerk-CAPI, komfortables Konfigurationsprogramm, Tracer
NDIS WAN MiniPort (für Internet- und WAN-Anbindung)
Dynamische Kanalbündelung und Datenkompression nach Windows-Standard
Multiadapterfähige Treiber
Switching und Conferencing
Quasi verzögerungs- und damit echofreie Sprachkommunikation
Fax-Polling, Kompression (MR, MMR), ECM, DTMF-Erkennung
Unterstützung aller supplementary services im ISDN
Externe Protokolle: DSS1, 1TR6, NI-2
Protokolle: X.25, X.75, Transparent, HDLC transparent, V.110, T.30, T.70 NL, T90.NL, ISO 8208, LAPD

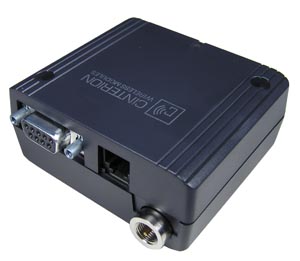

Die Stärken des ultrakompakten Funkterminals MC35i Terminal sind eine permanente Online-Verbindung und hohe Datenübertragungsraten mit GPRS.

Technische Daten:
Dual Band EGSM900 und GSM1800
GPRS Class 8 / GPRS mobil station class B
Ausgangsleistung: Klasse 4 (2 W) für EGSM900 / Klasse 1 (1 W) für GSM1800
Steuerung über AT-Kommandos
SIM Application Toolkit
Eingangsspannungsbereich: 8 ... 30 V
Betriebstemperatur: -25 °C to +75 °C, Switch off: +80 °C
Abmessungen: 65 x 74 x 33 mm
Gewicht: 130 g
Daten: CSD bis zu 14,4 kbps/USSD/Non transparent mode/V.110
GPRS max. 85,6 kbps, Coding Scheme CS 1,2,3,4/Full PBCCH support/MS class B
Audio: Half rate (HR) / Full rate (FR) / Enhanced full rate (EFR) Basic hands-free Betrieb / Echounterdrückung / Rauschunterdrückung
SMS: Point-to-point MO und MT / SMS cell broadcast / Text- und PDU-mode
Fax: Gruppe 3, Klasse 1+2
Schnittstellen: Anschluss für Steckernetzteil und Handapparate, Mini-SIM-Kartenhalter, Antennenanschluss FME (male), RS232 (V.24/V.28 an der Sub-D-Buchse), Ignition-Leitung an 6-poliger Western-Buchse

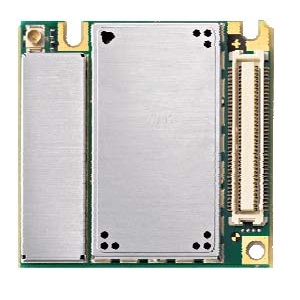

Das GSM Modul TC63i mit GPRS Class-12-Funktionalität besitzt einen integrierten TCP/IP-Stack. Das macht es zur perfekten Wahl für M2M-Applikationen, bei denen ein Mikrocontroller bereits vorhanden ist und nur eine hochwertige drahtlose Verbindung gebraucht wird.

Technische Daten:
Quadband GSM 850 / 900 / 1800 / 1900 MHz
GPRS multislot Klasse 12
Ausgangsleistung:
Klasse 4 (2 W) bei EGSM 850/900
Klasse 1 (1 W) bei GSM 1800/1900
AT Befehle Hayes GSM 07.05 und GSM 07.07
TCP/IP Stapelzugang über AT Befehle
SIM Application Toolkit (SAT Release 99)
Eingangsspannungsbereich: 3.2 – 4.5 V
Ladekontrolle für Lithium Batterien
Betriebstemperatur: -30 °C to +75 °C, switch-off: +80 °C
Abmessungen: 33,9 x 35 x 3,3 mm
Gewicht: 7.5 g
GPRS: max. 86 kbps (DL und UL), Full PBCCH support, Mobile station class B, Coding scheme 1– 4
Daten (CSD): Bis zu 14.4 kbit/s, V.110, Non-transparent mode, USSD support
SMS: Point-to-point MO und MT, Text und PDU mode, SMS cell broadcast
Voice: Triple-rate codec für HR, FR, und EFR, Adaptive multirate AMR, Freihand-Betrieb, Echounterdrückung, Rauschunterdrückung
Fax: Gruppe 3, Klasse 1
Schnittstellen: Hirose U.FL-R-SMT 50 Ohm Antennenanschluss / Antenna solder pad / Molex 80-pin board-to-board connector / Stromversorgung / Audio: 2 x analog, 1 x digital / 2 x seriell (ITU-T V.24 protocol) / USB 2.0 full speed / SIM Card 3 V, 1.8 V / I²C bus / SPI bus
Multiplex-Treiber für Microsoft® Windows XP™ und Vista™, Einstellungsvariante 7E1 und 8E1 an der Serienschnittstelle, Programmierbares Modul-Reset, SIM Access Profile integriert, RLS Monitor (Jamming Detection)

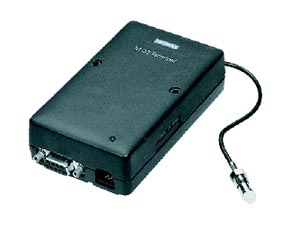

Das Siemens M20 besitzt alles, was man von einem anspruchsvollen Kommunikationsendgerät erwartet: M20 Technik, industrielle Schnittstellen, einen integrierten SIM-Kartenleser und einen breiten Spannungsbereich. Es ist die ideale Lösung für mobile und stationäre industrielle Anwendungen in der Telemetrie, Telematik und Telefonie.

Technische Daten:
Single Eingangsspannung (8-28,8V DC) am 6-poligen Western-Stecker
V.24/V.28 Schnittstelle an der 9-poligen Sub-D-Buchse
FME-Antennenanschluß
Mini-SIM Kartenleser integriert
Studio Audio Schnittstelle (600 Ohm) am 6-poligen Western-Stecker
Ignition-Leitung am 6-poligen Western-Stecker
Höreranschluß am 4-poligen Western-Stecker
Befehle gemäß AT Hayes, GSM07.07 und GSM07.05
Mittlerer Strom: Speech mode < 200mA; Idle mode< 22mA
Abmessungen (L x B x H): 107 x 63.5 x 31.3 mm
Temperaturbereich : -20° C bis +55° C
GSM 900 Phase II
Ausgangsleistung 2W, GSM Klasse 4
Empfangsempfindlichkeit -108 dBm

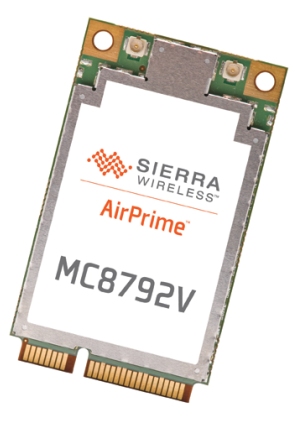

Sierra Wireless AirPrime MC8792V lässt sich problemlos in einer Vielzahl von Geräten integrieren, um eine drahtlose Hochgeschwindigkeits-Verbindung über HSPA-Netze zu bieten. Es bietet Wide Area Wireless-Daten-Zugang mit Geschwindigkeiten bis zu 7,2 Mbps im Download und bis zu 5,76 MBit / s Upload. Die AirPrime MC8792V unterstützt auch UMTS / HSPA und Quad-Band GSM / GPRS / EDGE-Netzzugang.

Technische Daten:
Peak downlink speeds up to 7.2 Mbps and peak uplink speeds up to 5.76 Mbps
Operates on 900, 1900, and 2100 MHz WCDMA bands
Uses MSM6290™ chipset from QUALCOMM
Comprehensive SDK and enabling software
Flexible driver strategy with NDIS support and non-NDIS abilities

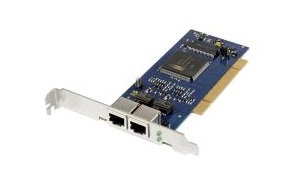

Die Saphir ISDN-Karte ist gut geeignet für eine leistungsfähige Sprach-, Fax- und Datenkommunikation

Technische Daten:
Busformat 32 Bit PCI Rev. 2.1
Betriebsspannung 3.3V oder 5V
Plug & Play Installation
Datenübertragungsrate max. 1024 kbit/s
2 S0-Schnittstellen mit Faxoption
CAPI 2.0
Unterstützung von TE- und NT-Mode
