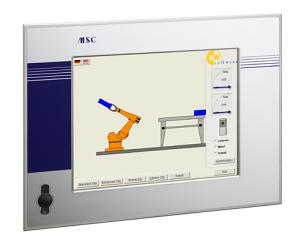

Der BeBo ist ein intelligentes Bedienfeld für die unmittelbare Maschinenumgebung. Er eignet sich besonders für Verbundlösungen mit SPS-Systemen und zu Prozessvisualisierung. Zusätzlich stehen Kombislots zur Verfügung, wodurch alternativ PCI- bzw. IDA-basierende Karten eingesetzt werden können. Der Markt bietet eine Vielzahl von branchenspezifischen Zusatzkarten an, mit denen sich ganz individuelle Anwendungsfälle realisieren lassen.

Technische Daten:
CPU: Celeron M 370 (1,5 GHz) / Pentium M 745 (1,8 GHz)
komplett lüfterlose Variante mit ULV Celeron M 373 (1,0 GHz)
Screen: Touchscreen
Display: 12,1" TFT (SVGA), 15" TFT (XGA), 17"/19" TFT (SXGA)
Grafik: Onboard-Grafik
Tastatur: Tastaturcontroller integriert
RAM: 32/64 MB Shared Memory
Sicherheit: Watchdog für Systemsicherheit
Arbeitsspeicher: bis 2 GB
Festplatte: 2" ab 60 GB
Laufwerk: DVD-R oder DVD-RW (optional), Slimline, Zugang seitlich
Schnittstellen: COM1/COM2 RS-232 (Com2:Touchcontroler intern)
2x PS/2
1x VGA
Ethernet: 2x Ethernet (1x 10/100 MBit, 1x 10/100/1000 Mbit)
USB: 6x USB 2.0 (davon 4x seitlich, 2x frontseitig unter Schutzklappe)
Steckplätze: passive Backplane mit 1x PCI
Betriebstemperatur: +5°C...+45°C
Versorgungsspannung: 24VDC (18VDC...36VDC)
Prüfzeichen: CE, UL 508

Mögliches Projektbeispiel zu dieser Hardware:
Mitarbeit an Luftversorgungssystemen von Druckmaschinen

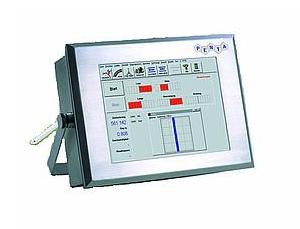

Der Hercules Giant ist ein modularer Industrie-PC, der sich perfekt an die verschiedenen Kundenanforderungen anpassen lässt. Über zwei freie Steckplätze sind außerdem Systemerweiterungen möglich. Neben dem Anschluss von Peripheriegeräten kann der Hercules Giant auch über einen Touchscreen bedient werden, was gerade für den Einsatz in Industrieumgebungen sehr nützlich ist.

Technische Daten:
Prozessor: Intel Pentium 133
RAM: 128 MB RAM
Cache: 512/1024 KByte on chip
BIOS: AMI 586 Hiflex V07.31
Grafik-Schnittstelle: Onboard
Monitorgrößen: 12"
EIDE-PCI-Festplatten-interface: 2,5" Festplatte,Fujitsu 20GB
USV: (optional)
Ethernet: Crystal LAN CS8900 Ethernet Adapter
Serial interfaces: 4 serial ports, max. 115200 Baud (FIFO)
Erweiterung: 2 PCI-Slots
Keyboard/Mouse: 2 PS/2 Anschluss
Touchpanel: benutzt COM 5, analoger touchpanel controller
Real Time Clock
Watch Dog
Betriebssystem: WIndows Tablett PC Edition
Stromversorgung: AC: 115/230VAC
Gehäuse: Stahl (gepulvert), ohne Lüfter, IP65

Mögliches Projektbeispiel zu dieser Hardware:
Konfigurationstool für ein Industrie-PC basiertes Pumpensystem

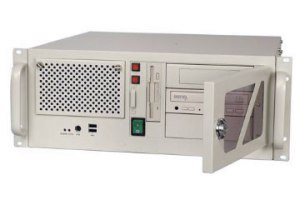

Der Spectra IPC-305 ist ein sehr leistungsstarker Industrie-PC, welcher gerade durch seine hohe Zuverlässigkeit überzeugt. Bei besonders schwierigen Bedingungen ist es hier des weiteren möglich, den Harddisk Drive durch eine Solid State Disk zu ersetzen.

Technische Daten:
Pentium 4, 2,8 GHz
7 x PCI
6 x ISA
hochwertiges 19"-Einschubgehäuse (4HE) aus Stahlblech
1 GB RAM
60 GB HDD 24h/7d
DVD
Floppy
64 MB VGA
Fast-Ethernet
2 x USB
2 x COM
1 x LPT

Mögliches Projektbeispiel zu dieser Hardware:
Prüfstandsoftware für das Betriebsspannungsverhalten von elektrischen Geräten mit Ansteuerung eines arbiträren Netzteils über den GPIB

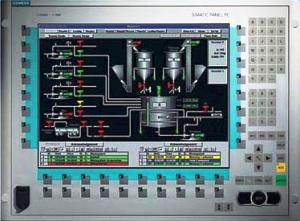

Der Simatic Panel PC 670 ist ein besonders robuster und gleichzeitig leistungsstarker Industrie-PC. Aufgrund des brillianten Displays ist er besonders für Visualisierungsaufgaben direkt an der Maschine bzw. Anlage geeignet.

Technische Daten:
CPU:
Intel Pentium II > 333 MHz / Intel Celeron 300 MHz /
Intel Pentium II Mobile Technologie
Cache:
2x 16 KB first level, 128/256 KB second level
(abhängig vom eingesetzten Prozessor)
RAM: 64 MB, bis 256 SDRAM ausbaubar
Steckplätze:
1x PCI
1x shared ISA/PCI
1x Cardbus Slot Typ III (PCMCIA)
Betriebssystem: Microsoft Windows 98 SE / Windows 200 Windows NT 4.0
Diskettenlaufwerk:
3,5" (1,44 MB) / 3,5" (1,44 MB oder 120 MB), seitlich bedienbar
Festplatte: 3,5" EIDE mindestens 4GB
CD-Rom-Laufwerk: optional rückseitig
Grafik: XGA-LCD-Controller 16Bit
Schnittstellen:
COM1/COM2
LTP1
VGA
PS/2 (Tastatur (Kombiinterface mit Rollkugelsignalen),
Maus)
Ethernet (10/100 MBit, RJ45)
PROFIBUS-DP/MPI
USB (2 Kanäle, 1x intern, 1x extern)
MPI/DP12
Stromversorgung: 24 V DC

Mögliches Projektbeispiel zu dieser Hardware:
Entwicklung eines Programms zur Berechnung und Visualisierung eines komplexen Verbrennungsprozesses

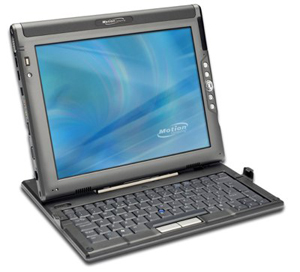

Durch seine ultrakompakte Bauweise zählt der Motion M1400 Tablet PC zu den besten seiner Art. Die patentierte Motion View Anything-Anzeige wurde entwickelt um eine verbesserte Lesefähigkeit innen sowie außen zu gewährleisten, während alle displaytypischen Eigenschaften bestehen bleiben. Diese Technologie wurde ursprünglich für High-End-Militärflug und -Marineanwendungen entworfen.

Technische Daten:
12,1" (1024x768) Motion View Anywhere Display
5ms Reaktionszeit
Centrino 1,1GHz ULV Prozessor
hochwertiges 19"-Einschubgehäuse (4HE) aus Stahlblech
Bis zu 2GB RAM
40 GB HDD, 4.200 Umdrehungen, silent
Intel Pro Wireless 2200 b/g WLan mit bis zu 54MBit/s
Bluetooth
PCMCIA Type I/II/32Bit, LAN, Modem, Firewire
2x USB 2.0
VGA
Audioanschlüsse
2x Micros
Stereolautsprecher
6 cell Lithium Akku (2,5 - 3 Std)
1,2kg

Mögliches Projektbeispiel zu dieser Hardware:
Microsoft Excel Add-In als Frontend für eine zentrale Datenbank in der Krebsforschung

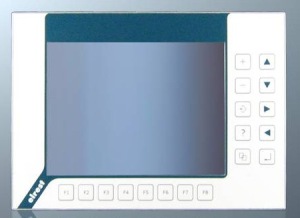

Dieses Bediensystem kann Regel- und Steuerungsaufgaben durchführen und auch komplexe und schwierige Automatisierungsaufgaben übernehmen. Es lässt sich in sehr vielen Industriebereichen wie z.B. Fördertechnik, Kälte- und Klimatechnik und auch der Verpackungsindustrie einsetzen. Dem Anwender stehen dank leistungsstarker INTEL-Prozessoren und Windows CE als Betriebssystem weitere Funktionen wie z.B: Audiofunktionen, PDF-Reader, Web-Browser und zusätzliche Schnittstellen zur Verfügung.

Technische Daten:
Display: TFT
Größe: 6,5"
Auflösung: 640 x 480
Prozessor: 32 Bit Intel Xscale 520 MHz
Speicher: 64 MB RAM, 32 MB Flash, 1 MB SRAM batteriegepuffert
Betriebssystem: Microsoft Windows CE 5.0
SPS-Programmierung: IEC61131-3 / CoDeSys
HMI-Programmierung: ElaDesign
Betriebstemperatur: 0° bis 50 °C
Lagertemperatur: 0° bis 60 °C
Versorgungsspannung: 24 VDC (18…30 VDC)
Stromaufnahme: 0,4 A typ. (bei 24 VDC)
Anschlusswert: 8 - 12 W
Außenmaße (in mm): 208 x 150 x 41
Gewicht (in g): 900

Mögliches Projektbeispiel zu dieser Hardware:
KNX USB Treiberentwicklung

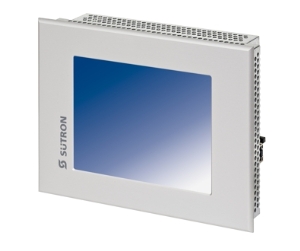

Die leistungsstarken Geräte kann man für den Einbau in verschiedensten Situationen nutzen. Sie gibt es sowohl in den Bildformaten 4:3 als auch 16:9 (WVGA-Auflösung). Für ein optisches Vergnügen sorgt die sehr gute Touchscreen-Qualität mit LED-Hintergrundbeleuchtung. Hohe Übertragungsgeschwindigkeiten werden durch Ethernet-Schnittstellen mit bis zu 10/100/1000 Mbit/s ermöglicht.

Technische Daten:
Displaytyp: TFT, LED Backlight weiß
Displaygröße: 16,51 cm (6,5")
Farben: 65535
Auflösung (B x H in Pixel): 640 x 480
Touch: Analog resistiv
Prozessor: RISC CPU, 806 MHz, Echtzeituhr
Speicher: 1 GByte Flash, 128 MByte SDRAM, 1 MByte SRAM, batteriegepuffert, CompactFlash Typ I und II
Betriebssystem: Windows CE
Schnittstellen: 10 / 100 MBit Ethernet
2 x USB Host 1.1 Full Speed
Versorgungsspannung: 24 V DC
Mindest- / Maximalspannung: 18 V - 30 V DC
Stromaufnahme (in A): 0,7 (bei 24 V DC)
Anschlusswert (in Watt): 16,8
Gewicht (in kg): 1,3

Mögliches Projektbeispiel zu dieser Hardware:
KNX USB Treiberentwicklung
