Embedded Boards
Im folgenden ist eine Liste von unterschiedlichen Boards für Windows CE/XP Embedded
Systeme mit denen wir gearbeitet haben:

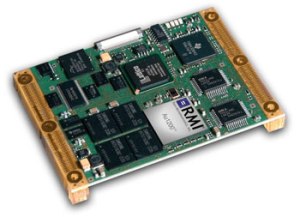

MSC 1200 (MSC Microcomputers Systems Components)

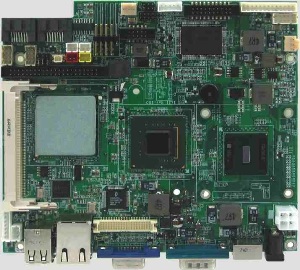

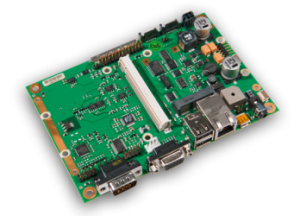

MSC Q7-MB-EP1
Das MSC Q7-MB-EP1 eignet sich um Systemlösungen für kleine und mittlere Serien mit der
modularen Qseven Modul-Technologie zu erstellen. Auf dem Motherboard gibt es eine Auswahl
von Qseven-Schnittstellen. Es lässt sich mit
10 - 28 VDC betreiben. Außerdem lässt sich das Board über USB oder mini PCI Express erweitern.
Technische Daten:
Intel® Atom™ Z5x0 (bis zu 1.6GHz)
Bis 1GB DDR2 SDRAM
Zwei SATA-300 Schnittstellen
10/100/1000 Base-TX Schnittstellen
Unterstützt zwei unabhängige Displays
LVDS-Schnittstellen (18 / 24 Bit) bis zu 1366x768
SVDO-Schnittstellen bis zu 1600 x 1200
Acht USB 2.0-Schnittstellen
High Definition Audio-Schnittstellen
ACPI Power Management inklusive Suspend-to-RAM Support
Qseven 1.1 compliant
Windows XP (embedded) und Linux-Unterstützung
Schulungen zu diesen Boards:
Platform Builder für Windows CE, BSP und Erzeugung von Images Expertenschulung

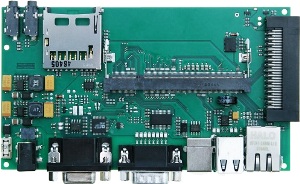

uConXS (Keith und Koep)
Das uConXS ist ein kostengünstiges Baseboard für die CPU-Module Trizeps III, IV,
IV-WL und Trizeps V. Es ist mit allen wichtigen Schnittstellen ausgestattet und
in Kombination mit den verschiedenen Trizepsmodulen in einem weiten Aufgabenspektrum
einsetzbar.
Technische Daten:
Ethernet: 10 / 100 MBit RJ45
SD/MMC Card Connector
USB: 2x USB host or 1x USB host and 1x slave
RS-232 via DB9 (DTE, full HS Support)
GoldCap buffered RTC
2x UART (3.3V) via Extension Connector
3,5mm cinch stereo Audio out, Mic in
VGA monitor output
internal display connector for 2 optional 4,3" displays
- BOE 800x480 or ED 480x272
external display connector for flexible display adaptions
GoldCap buffered RTC
Power: 12V Power supply
External Power Supply interface (via Extension Connector)
LED backlight source (opt)
Mögliches Projektbeispiel zu dieser Hardware:
Treiberentwicklung für Windows CE basierte mobile Geräte
KNX USB Treiberentwicklung
Schulungen zu diesen Boards:
Einführung in C++
Auswahl einer Hardwareplattform für die Windows CE Produktfamilie

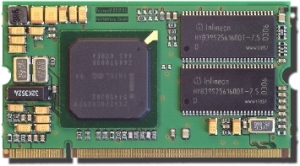

Trizeps IV - Marvell XScale PXA270 (Keith und Koep)
Mit Hilfe des Trizeps IV-WL Moduls, kann man drahtlose Netzwerk-Kommunikation mit einer
integrierten Low Power Wireless LAN Schnittstelle nach IEEE 802.11g aufbauen. Eine WEP
und WPA-PSK/TKIP Verschlüsselung wird durch den gelieferten Windows CE Treiber unterstützt.
Technische Daten:
CPU: XScale PXA270CE (520Mhz)
JTAG debug port via FFC-Connector
reset generator
High efficency switch-mode core voltage regulator with dynamic core voltage support
32/64/(128) MByte Strata-FLASH, 32bit buswidth
NAND Flash Option 128 MB
64/128 MByte Low-Power SDRAM
Serial Interface:
Bluetooth-UART
IrDA-UART
FF-UART
HW-UART
12S, SP1, 12C
Camera Interface
PCMCIA/CF Card Interface
SD/MMC Card Interface, 4 Bit SD10
LC-Display Controller
AC97 20 Bit Stereo, low-noise design, programmable sampling rates, headphone out
AC97 microphone input (mono)
AC97 line input stereo
AC97 touch interface 4-wire resistive
AC97 4x 10 Bit ADC
Ethernet: Ethernet Controller 10/100Mbit 32 bit Bus Interface
2 x USB Host, onboard ISP1301 OTG Transceiver
Parameter EEPROM
32 Bit bus interface on SO-DIMM 200
DDR-SODIMM-200 connector, Trizeps-III compatible
Power Requirement: 3.3 V DC
Board Dimensions: 67 mm x 36 mm (L x W)
Mögliches Projektbeispiel zu dieser Hardware:
Treiberentwicklung für Windows CE basierte mobile Geräte
Schulungen zu diesen Boards:
Windows CE Treiberprogrammierung Expertenschulung

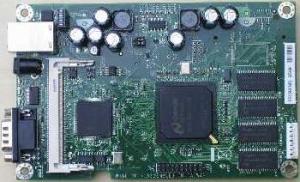

Wireless Router Application Platform wrap2e1 (PC Engines)
Das PC Engines Wireless Router Application Platform Board (WRAP.2E-128) ist eine
preiswerte Single Board Computer (SBC) Plattform
für vielseitige Anwendungen wie z.B. Firewalls, VPN-Router, (Wireless)
LAN Router, Load Balancer usw.
Technische Daten:
CPU: 233 MHz AMD Geode SC1100 CPU
DRAM: 64 or 128 MB SDRAM
Storage: CompactFlash card (not included)
Power: DC jack or passive POE, min. 7V to max. 20V
Management: Watchdog timer built into CPU
LED´s: Three back panel LEDs
Expansion: 2 miniPCI slots, LPC bus, I2C bus
Connectivity: 1 Ethernet channel (National DP83816)
Board Dimension: 160 mm x 100 mm (L x W)
Schulungen zu diesen Boards:
Windows CE COM-, .NET-Interop Programmierung in C++ - Expertenschulung
Platform Builder für Windows CE, BSP und Erzeugung von Images Expertenschulung

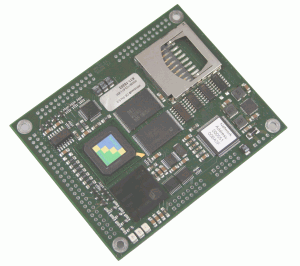

NetDCU9 (F und S Elektronik Systeme GmbH)
Die NetDCU9 ist Teil der NetDCU- Produktfamilie und basiert auf einer XScale CPU
mit einer Taktfrequenz von 520Mhz. Da das Betriebssystem speziell auf die NetDCU9
zugeschnitten wurde, ist das Entwickeln von Anwendungssoftware ohne Hardwarekenntnisse
sofort möglich.
Technische Daten:
Versorgungsspannung: +5VDC/±5%
Stromaufnahme: weniger als 1A (ohne Display)
Touch-Screen: 4 Draht, analog resistiv
Tastatur: 8 x 12 Tastaturmatrix
Ein-/Ausgänge: max. 21 E/A-Leitungen
Schnittstellen:
3x RS232 (1x mit RTS/CTS)
2x USB1.1 (1x Host/Device)
1x Ethernet 10/100 MBit
1x CAN2.0
CF-Interface: auf Erweiterungsstecker
Audio: AC97 Audio Codec On-Board
LCD-Schnittstelle digital: STN: bis 640 x 480 Pixel, Single/Dual, 16 Graustufen
CSTN: bis 800 x 600 Pixel Single/Dual, 16/256 Farben aus 65536
TFT: bis 1280 x 1024 Pixel, 256/64k/16M Farben
LCD/CRT Schnittstelle analog: TFT: bis 1280 x 1024 Pixel, 256/64k/16M Farben
Video In: YUV 4:2:2, CCIR 656, 8 bit
RAM: 64 MByte SDRAM, optional 128 MByte
Programmspeicher: 64 MByte Flash
Prozessor: PXA270 520MHz
Betriebstemperatur: 0°C...70°C
Mögliches Projektbeispiel zu dieser Hardware:
Datenerfassungs- und Überwachungseinheit mit Windows CE
Schulungen zu diesen Boards:
Einführung in C++
Windows CE Silverlight Expertenschulung

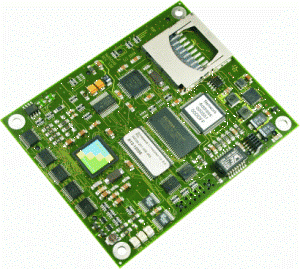

NetDCU10 (F und S Elektronik Systeme GmbH)
Die NetDCU10 baut auf dem Konzept der NetDCU8 auf, erweitert diese aber zusätzlich
um einen Audio-Codec und einen zusätzlichen CAN-Controller. Da sich der CPU-Takt
von 400MHz in vielen Stufen absenken lässt und es auch möglich ist, nicht benötigte
Schnittstellen abzuschalten, lässt sich die Stromaufnahme von typisch 200 mA noch
deutlich verringern. Das ist gerade für batteriebetriebene Applikationen interessant.
Technische Daten:
Versorgungsspannung: +5VDC/±5%
Stromaufnahme: weniger als 200mA (ohne Display,VEE aus)
Kontrastspannung: ±5V bis ±28V
Touch-Screen: 4 Draht, analog resistiv
Tastatur: 8 x 12 Tastaturmatrix
Ein-/Ausgänge: max. 21 E/A-Leitungen
Schnittstellen:
3x RS232 (1x mit RTS/CTS, 1x RS232/RS385)
2x USB1.1 (1x Host/Device)
1x Ethernet 10/100 MBit, optional
2x CAN2.0, optional
LCD-Schnittstelle: STN: bis 640 x 480 Pixel, Single/Dual, 16 Graustufen
CSTN: bis 640 x 480 Pixel Single/Dual, 16/256 Farben aus 65536
TFT: bis 800 x 600 Pixel, 256/65536 Farben
RAM: 64 MByte SDRAM, optional 128 MByte
Programmspeicher: 64 MByte Flash
Prozessor: S3C2440-400
Mögliches Projektbeispiel zu dieser Hardware:
Datenerfassungs- und Überwachungseinheit mit Windows CE
Schulungen zu diesen Boards:
Einführung in C++
Windows CE Silverlight Expertenschulung

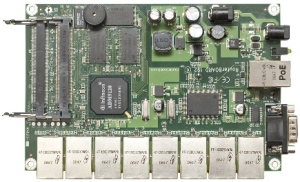

Routerboard 192 (Mikrotik)
Das Router Board 192 bringt 9 LAN- und zwei miniPCI-Schnittstellen mit. Die 175Mhz
schnelle CPU wurde speziell für RouterOS entwickelt, um Ressourcen effizient nutzen
zu können. Dadurch stellt es eine perfekte Lösung für einen WISP Access Points dar.
General Purpose: SOHO Router
Technische Daten:
CPU: MIPS32 4Kc, 175MHz
Memory: 32 MB SDRAM onboard memory
Ethernet Ports: 9x10/100 supporting Auto-MDI/X
MiniPCI Slot: 2x miniPCI Type IIIA/IIIB slots
Serial Port: 1x DB9 RS-232 asynchronous serial port
LED´s: Power and User LED
Speaker: Mini PC-Speaker
Storage: 64 MB or 128 onboard NAND memory Chip
Addon Power: 14W
Power Jack: 9~28V DC; Overvoltage protection
Poe: 16~28V DC
Poe Datalines: no
Software: RouterOS Level4
Temperature: -20°C...+65°C
Board Dimensions: 117mm x 105mm (L x W)
Mögliches Projektbeispiel zu dieser Hardware:
Zukunfszentrum.de
Schulungen zu diesen Boards:
Platform Builder für Windows CE, BSP und Erzeugung von Images Expertenschulung
Windows CE Voice over IP (VOIP) Expertenschulung
Geode Board (Commell)
Das von der Firma Comell hergestellte Mini-ITX Motherboard bietet 300+ MHz Rechenleistung
bei einer Ultra-Low-Power Embedded-, x86- kompatiblen Architektur für den industriellen
Embedded Computer. Besonders merkenswert ist der geringe Stromverbrauch, welcher
das Geode Board zu einer idealen Lösung für industrielle Embedded-Anwendungen macht.
Technische Daten:
Form Factor: 3.5" Fanless Embedded Miniboard
CPU: Onboard AMD Geode GX533 processor
Memory: Optional onboard 128MB DDR Memory and 1 x 200-pin DDR
SODIMM socket supports up to 512 MB
Chipset : AMD Geode CS5535
Real Time Clock : Chipset Integrated RTC with lithium battery
Watchdog Timer : System reset programmable watchdog timer with
1 ~ 255 sec./min of timeout value
Power Managerment : ACPI 1.0 version and APM version 1.2 compliant
PCI Enhanced IDE: One UDMA33 IDE interface supports up to 2 ATAPI
devices. Onboard 1 x 44-pin IDE connector
VGA Interface: AMD Geode GX533 built-in VGA controller with 2D engine
LCD Interface: 18/24-bit TTL/LVDS (single channel) Interface
LAN Interface: 2 x Realtek RTL8100B Controller
Audio Interface: Realtek ALC201A AC97 Codec
Multi-I/O Ports:
2 x RJ45 LAN ports
1 x DB15 VGA port and 1 x PS/2 port
2 x RS232 port,2 x USB 1.1 ports
1 x LPT, 1 x IrDA, 1 x FDDV
1 x DC Jack
External Audio Port: Line -out , Line-in and MIC-in
Solid States Disk: Compact Flash connector Type I
Extended Interface: 1 x Mini-PCI und PCMCIA slot interface
Power Requirement: DC 12V input .1 x DC jack or onboard 4-pin 12V DC
connector
Board Dimension: 146 mm x 101 mm (L x W)
Mögliches Projektbeispiel zu dieser Hardware:
Individuelle Maschinendiagnose, Anlagenwartung und Fernüberwachung
BSP Entwicklung für Geode Mini PC Einplatinencomputer für eine VoIP-Anwendung und Erstellen eines individuellen WinCE 5.0 Images
Schulungen zu diesen Boards:
Windows CE Treiberprogrammierung Expertenschulung
Platform Builder für Windows CE, BSP und Erzeugung von Images Expertenschulung

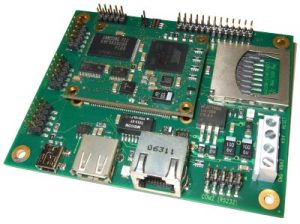

PicoCOM1
PicoCOM1 ist ein Produkt der PicoCOM-Produktfamilie und bietet die Rechenleistung
einer 32 Bit CPU kombiniert mit dem Komfort und der Funktionalität von Windows Embedded
CE. Der PicoCOM1 ist ein kostengünstiger Kommunikationsrechner, der viele standardisierte
Schnittstellen zur Verfügung stellt, die durch das integrierte Betriebssystem vollständig
unterstützt werden. Dadurch ist es dem Anwender möglich, ohne größere Hardwarekenntnisse
schnell seine Kommunikationsaufgabe in Software zu realisieren. Die Programmierung
erfolgt bei Windows Embedded 6.0 mitteln VS.NET (C++, C#, Basic).
Technische Daten:
Versorgungsspannung: +3,3V
Prozessor: ARM 926 EJ, 210 MHZ
RAM: 32 MByte
Flash: 32 MByte
UART-Schnittstellen:
1 x mit Modem-Signale, Baudrate 115200
1 x mit RTS/CTS, msx. Baudrate 115200
1 x mit max. Baudrate 115200
Schnittstellen:
2 x USB2.0 Host (Full-/Low-speed)
1 x USB2.0 Device (Full-speed)
1 x CAN2.0
1 x I2C (max. 400kBits/second)
1 x SPI (max. 9MHz Baudrate)
8 x I/O-Port
1 x IRQ-Port
1 x RTC (Real Time Clock)
1 x 10/100Mbit Ethernet
SD/MMC-Card-Slot: 1 Slot
Audio:
1 x Audio Codec Line Out (L/R)
1 x Audio Codec Line In (L/R)
3 x Analog In (10 bit resolution)
Connector: 80 Pin
Betriebstemperatur: -20°C...85°C
Abmessungen: 40mm x 50mm(l x b)
Mögliches Projektbeispiel zu dieser Hardware:
Datenerfassungs- und Überwachungseinheit mit Windows CE
Schulungen zu diesen Boards:
Windows CE COM-, .NET-Interop Programmierung in C++ - Expertenschulung
Windows CE Silverlight Expertenschulung

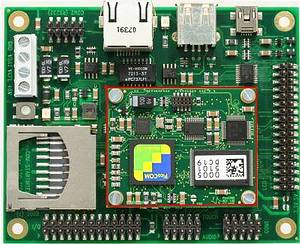

PicoCOM2
PicoCOM2 ist ein Produkt der PicoCOM-Produktfamilie und bietet die Rechenleistung
einer 32 Bit CPU kombiniert mit dem Komfort und der Funktionalität von Windows Embedded
CE. Der PicoCOM2 ist ein kostengünstiger Kommunikationsrechner, der viele standardisierte
Schnittstellen zur Verfügung stellt, die durch das integrierte Betriebssystem vollständig
unterstützt werden. Dadurch ist es dem Anwender möglich, ohne größere Hardwarekenntnisse
schnell seine Kommunikationsaufgabe in Software zu realisieren. Die Programmierung
erfolgt bei Windows Embedded 6.0 mitteln VS.NET (C++, C#, Basic).
Technische Daten:
Versorgungsspannung: +3,3V
Prozessor: ARM 926 EJ, 240 MHz
RAM: 32 MByte
Flash: 32 MByte
Touch-Screen: 4 Draht, analog resistiv
UART-Schnittstellen:
1 x mit Modem-Signale, Baudrate 115200
1 x mit RTS/CTS, max. Baudrate 115200
1 x mit max. Baudrate 115200
Schnittstellen:
1 x USB2.0 Host (Full-/Low-speed)
1 x USB2.0 Device (Full-speed)
1 x CAN2.0
1 x I2C (max. 400kBits/second)
1 x SPI (max. 9MHz Baudrate) [optional]
8 x I/O-Port
1 x IRQ-Port
1 x RTC (Real Time Clock)
1 x 10/100Mbit Ethernet
SD/MMC-Card-Slot: 1 Slot
Audio:
1 x Audio Codec Line Out (L/R)
1 x Audio Codec Line In (L/R)
3 x Analog In (10 bit resolution)
LCD-interface:
STN: bis zu 320 x 240, 16 Graustufen
CSTN: bis zu 320 x 240, 16/256 Fraben von 65536
TFT: bis zu 640 x 480, 256/65536 Farben
Connector: 80 Pin
Betriebstemperatur: 0°C...70°C (-20°C...85°C [optional])
Abmessungen: 40mm x 50mm(l x b)
Mögliches Projektbeispiel zu dieser Hardware:
Datenerfassungs- und Überwachungseinheit mit Windows CE
Schulungen zu diesen Boards:
Windows CE COM-, .NET-Interop Programmierung in C++ - Expertenschulung
Windows CE Silverlight Expertenschulung

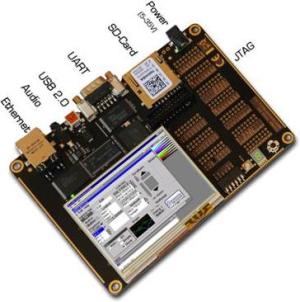

Toshiba ARM
Bei dem Toshiba ARM handelt es sich um einen Microcontroller auf Basis des
Cortex-M3 mit Display Controller und Graphic Allecerator.
Technische Daten:
CPU: ARM926EJ-S I$16kB/D$16kB
Operating Frequency:
200MHz ( 0ºC to +70ºC)
150MHz ( -20ºC to +85ºC)
Operating Voltage:
Internal Circuit 1.5V +/- 0.1V
External I/O 1.7V to 1.9V
External I/O 3.0V to 3.6V
STN/TFT color LCD controller:
Supports 800x480 (max. 1024x1024)
16-/24-bit color
LCD Data Process Accelerator:
Scaling function (expansion/reduction)
Filter function (bi-cubic convolution)
Image blending function (font blending)
CMSI (CMOS Sensor Interface)
Memory Controller:
VCMOS SDR･DDR SDRAM/SDRAM/NORFLASH :1.8V +/-0.1V
DMA Controller
NANDFLASH Controller
SD Host Controller 50MHz, 32GB
USB Device (High Speed, 480Mbps)
2 ch. of: SPI / UART / I2C / I2S
RTC, Touch screen I/F
6 ch. 10bit A/D converter (3.0V to 3.6V)
Schulungen zu diesen Boards:
Windows CE Treiberprogrammierung Expertenschulung
Platform Builder für Windows CE, BSP und Erzeugung von Images Expertenschulung

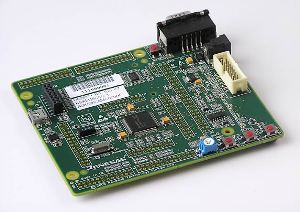

Renesas M16C/6C
Das M16C/6C basiert auf dem CPU-Kern des M16C/60 und besitzt einen Adressraum von
1MB. Dabei liegt die maximale Betriebsfrequenz bei 32MHz, vorausgesetzt es wird
ein PLL Frequenz-Synthesizer verwendet. Zusätzlich ist auch eine Flash-Speicher-Version
verfügbar.
Technische Daten:
Microcontroller: R5F36CAMNFB
16-bit Multifunction Timer: 11 channels
Input Capture/Output Compare Timer (Timer S): 16-bit x 1 channel
UART/Clock Synchronous Serial Interface: 6 channels
Multi-Master I2C-bus Interface: 1 channel
USB: Full-speed (12 Mbps, USB 2.0 specification compliant)
10-bit A/D Converter: 2 circuits, 26 channels
8-bit D/A Converter: 2
DMAC: 4 channels
CRC Calculator
Watchdog Timer
Clock Generator: Main clock, Sub clock, On-chip oscillator (High-speed/Low-speed), PLL frequency synthesizer
Oscillation Stop Detection
Real-time Clock
Voltage Detector
Power-on Reset
I/O Ports: 85
External Interrupt Inputs: 13
Data Flash: 4KB × 2 blocks
Input Clock:
Main 6 MHz
Sub 32.768 KHz
Potentiometer: Single-turn, 10 kΩ
LED:
Power indicator: green x 1
Boot indicator: orange x 1
User: green x 1, orange x 1, red x 2
Switch: Reset x 1, User/Boot x 1, User x 2
DC Power Jack: 5 V Input
E8a Header: 14-pin box header
RS232 Serial Connector: 9-pin DSUB
LCD Display Connector: 14-pin socket
USB Connector: 5-pin Mini-B
Microcontroller Pin Header: 2.54 mm pitch, 30-pin x 2 (J1, J3), 20-pin x 2 (J2, J4)
Application Board Interface: 2.54 mm pitch, 26-pin x 2 (JA1, JA2), 24-pin x 2 (JA5, JA6)
BUS Interface Option: 2.54 mm pitch, 50-pin
Mögliches Projektbeispiel zu dieser Hardware:
Datenerfassungs- und Überwachungseinheit mit Windows CE
Schulungen zu diesen Boards:
Einführung in C++
Auswahl einer Hardwareplattform für die Windows CE Produktfamilie

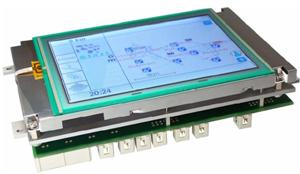

Jupiter
Überall, wo grafische Darstellungen und Benutzerführung benötigt werden, ist das
Jupiter Open-Frame Touch-Panel der einfachste und kostengünstigste Weg zu einer
schnellen Lösung. Da sämtliche Schnittstellen als marktübliche 2,54 mm Pinheader
ausgeführt sind, wird eine sehr große Flexibilität bei der Platzierung der Anschlüsse
geboten. Dadurch können die Anschlussbuchsen frei im bzw. am Gehäuse platziert werden.
Technische Daten:
CPU: Sharp LH7A404 @ 200MHz, 32bit ARM9TDMI RISC Core
Memory: Flash ROM 32 / 64MB, SDRAM 64MB, EEPROM 128 Byte for configuration data
Memory-Card: One MMC/SD-Card slot (SPIMMC, memory cards only)
SD-Card Bus: 4-bit wide databus with card detect
Graphics:
Programmable LCD-controller up to 640x480x16bpp
80kB on-chip graphics memory, supports STN, C-STN and all TFTs
Serial interfaces:
3 asynchronous serial interface controller
Synchronous serial bus controller
TWI controller (IIC compatible)
Ethernet: SMSC91C111, 10/100MBit/s
USB: 2x USB 2.0 Host, full speed compatible (12MB/s)
Audio: AC’97 codec interface
Touch: Interface for 4-wire touch screens
Power supply:
INPUT: +9 - +30 VDC, reverse voltage protection; OUTPUT: 5V max. 1A total output
RTC: DATE:dd-mm-yy, TIME: hh-mm-ss, Alarm clock, backup battery
Backlight / Contrast: Adjustable 5% - 100% by software, 0% = OFF
EEPROM: 512Byte for configuration data
CPLD: In-circuit programmable by software, for custom-specific I/O solutions
RS232: 3 Ports, 2400 Baud to 230 kBaud, 5V/100mA power out per port
SPI: 3 Ports, 5V/100mA power output per port, interrupt input per port
IIC: 100 kHz bus clock
USB: 1 Host interface, USB 2.0 full speed (12 MBit/s), 1 Device interface for service
Ethernet: 10/100 MBit/s, LED for link status and activity
Digital I/O:
16 ports (TTL level, +5 VDC), free programmable as IN, OUT, INTERRUPT,
5V/100mA power output, pull-up switchable
Analogue I/O:
8 Input 0..Vref (selectable via jumper between internal 5.0V and external Vref),
1 Output 5V/100mA
Audio: Line In, Line Out, Mic In, Headphone, SP/DIF out
Bluetooth (Option): BlueGiga WT12 at second USB Host port, Class 2
SD / SDIO: 4-bit wide databus, SDIO capable, card detect
CAN (Option): CAN 2.0b full CAN controller, max. 1000kbit/s, electrically isolated (1000V DC)
Debug: JTAG connector on request
Schulungen zu diesen Boards:
Windows CE Treiberprogrammierung Expertenschulung
Platform Builder für Windows CE, BSP und Erzeugung von Images Expertenschulung
IA31
IA31 integriert Intel 945GSE North Bridge und Intel ICH7M South Bridge, die für die
Verwendung mit mobilen Plattform von Intel konzipiert wurden.
Das Board hat viele Anschlussmöglichkeiten wie Mini-PCI I/O-Ports, Gigabit LAN,
zwei SATA-Anschlüsse und vier USB 2.0-Anschlüsse. Es hat
eine kompakte Bauweise, um den anspruchsvollen Performance-Anforderungen der
heutigen Geschäftswelt und industrielle Anwendungen gerecht zu werden.
Technische Daten:
Intel Atom N270 1.6GHz
Intel 945GSE / ICH7M Chipset
Intel Integrated VGA, 24bit LVDS
Up to 224MB shared with system memory
1 x DDR2 DIMM, max. 1GB
Integrated Realtek RTL8111B Gigabit Ethernet
1 x Mini PCI, 2 x SATA, 4 x COM, 4 x USB 2.0, 8 x G PIO

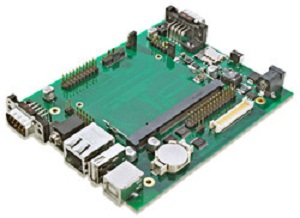

DIMM-Eco-Base Verno
DIMM-Eco-Base Verno ist ein Base-Board (Carrier-Board) mit allen Grundfunktionen für die Prozessor
Module im DIMM-Format von der emitron GmbH. Es wurde von uns in Kombination mit dem DIMM-MX257
für die Evaluierung für einen Auftrag genutzt.
Technische Daten:
RJ45 100Base-TX Ethernet
USB-A, USB-Host, USB-Device, USB-B
Micro SD Karte, Audio Ausgang 3.5 mm
2 CAN-Bus: 1x LVTTL, TFT LCDs mit 4-Draht Touch
5 serielle Schnittstellen, davon 1x RS232 und 4x LVTTL auf Pfosten-Stecker
1x analog Eingang
Generische Interface für digitale CMOS Kamera
SPI, I²C und digitale I/O
16 diskrete GPIO über I²C Expander + bis zu 10 GPIO
Spread spectrum Oszillator
Temperaturbereich -25°C ... +85°C
+5V Spannungsversorgung
200 pol. SODIMM Sockel mit 2.5V Keying zum Anschluss von emtrion CPU-Module
Größe: 125 x 100 x 18 mm

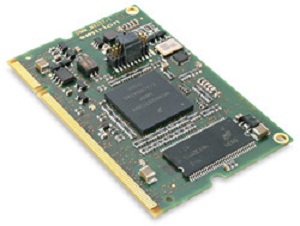

DIMM-MX257
Das DIMM-MX257 ist ein Prozessormodul im SODIMM Format mit Freescale i.MX257 (ARM9) Prozessor. Es
hat eine hohe Leistungsfähigkeit bei geringem Stromverbrauch und eignet sich besonders für
Steuerungsaufgaben mit 2 CAN-Schnittstellen. Als Base-Board eignet sich das DIMM-Eco-Base Verno.
Die Kombination von DIMM-MX257 und DIMM-Eco-Base Verso wurde bei uns verwendet, um die Funktion
unseres KNX-Treibers erfolgreich zu evaluieren. Es eignet sich also gut für Gebäudeautomation
und ähnliche Vorgänge.
Technische Daten:
CPU Freescale i.MX257
onboard 256 MB NAND Flash
64 MB / optional 128 MB DDR SDRAM
Auflösung bis SVGA
4-Leiter Touch Interface
Analog Audio
USB 2.0 Host und Device
100BaseTX Ethernet
2x CAN
4 serielle Schnittstellen
2 SD Card Interfaces (SDIO)
4 analoge Inputs
1x SPI
1x I²C
optional: Kamera Interface
Betriebstemperatur 0°C - + 70°C, optional -40°C - + 85°C
Größe: 67,6 x 45 mm
Mögliches Projektbeispiel zu dieser Hardware:
Treiberentwicklung für Windows CE basierte mobile Geräte
KNX USB Treiberentwicklung
Schulungen zu diesen Boards:
Windows CE Treiberprogrammierung Expertenschulung
Platform Builder für Windows CE, BSP und Erzeugung von Images Expertenschulung

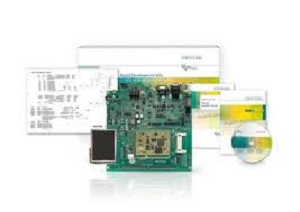

WinCE i.MX35x-Kit
