Intelligentes Tixi Alarm
Modem für interkontinentale Fernwartungsaufgaben
Die Firma Danfoss produziert
Frequenzumrichter (VLT), die unter anderem zur Antriebssteuerung von Pumpenmotoren
verwendet werden. Ein VLT kann dabei z.B. Drehzahlen regeln, aber auch sämtliche
Betriebsgrößen überwachen.
Um über Störungsmeldungen solcher VLTs informiert zu werden, wird ein Tixi Alarm
Modem über den RS-485-Bus an den VLT angeschlossen. Für diese modernen und universellen
Fernüberwachungseinheiten bietet die Firma Tixi eine eigene Modemversion an. Diese gewährleistet
eine einwandfreie Kommunikation mit dem VLT.
Vollautomatisch werden alle relevanten Betriebsdaten eines VLT überwacht und im
Störungsfall selbstständig Meldungen abgesetzt. Weitere Vorteile dieser Lösung sind
die umfangreichen Konfigurations- sowie Diagnosemöglichkeiten. Diese bieten, ebenfalls
"live", einen direkten und transparenten Zugriff auf den VLT.
Interkontinentale Verbindungen
Wir nutzten das Tixi Alarm Modem für interkontinentale Verbindungen und bauten ein
strukturiertes Fernwartungsnetzwerk für VLTs auf. So musste das Modem z.B. für
den Einsatz im asiatischen Raum und die anschließende telefonische Verbindung nach
Deutschland angepasst werden. Als entsprechende Gegenstelle in Deutschland wurde
eine Fernwartungszentrale eingerichtet. Bei Auftreten von Betriebsstörungen, stellt
das Modem selbstständig Kontakt zur Fernwartungszentrale her, um die Störungsmeldung
(sog. "notifications") anzuzeigen.
Störungsmeldungen können auch per E-Mail, Fax oder SMS versendet werden.
Alarme
Das Modem überwacht den Betriebszustand der Pumpen über eine Vielzahl von VLT-internen
Funktionsparametern. Störungsmeldungen werden abhängig von vorkonfigurierten Parametern
automatisch ausgelöst. Dazu werden die Werte der Funktionsparameter in Meldungstemplates
übernommen. Dabei werden Fehlermeldungen, die von dem VLT als Zahlwerte ausgegeben
werden, in vom Kunden vorgegebene Klartextmeldungen übersetzt. Aus einer weiteren,
modeminternen Datenbank werden die Kontaktdaten der Empfänger gezogen. Schließlich
wird der fertige Meldungstext über den gewünschten Kanal abgesetzt.
Vorteil dieses Verfahrens ist eine einfache Wartbarkeit der Modems durch zentralisierte
Meldungstexte und Kontaktdaten. Hinzu kommen einfach lesbare und klare Störungsmeldungen
mit standardisierten Texten und allen relevanten Betriebsparametern.
Diagnose
Die relevanten Betriebsparameter können vom Service weltweit live durch Einwahl
über das Telefonnetz auf den PPP-Server eines solchen Modems abgefragt werden.
Das Modem stellt die Daten auf einer Webseite dynamisch zur Verfügung. Eingebettet
in einem Standard HTML-Kontext werden alle wichtigen Werte durch Balkendiagramme
und Tabellen übersichtlich dargestellt.
Daten aus dem VLT, wie Fehlertexte, aber auch modeminterne Betriebsdaten, wie ausgelöste
Alarme, werden mitgeloggt. Art, Umfang und Zeitpunkt des Mitschreibens sind auf
diesen Anwendungsfall konfiguriert. Diese LOG-Files können über die Webseite eingesehen
werden.
Das Modem kann zur Laufzeit in einen transparenten Daten-Modus geschaltet werden, über
den sich der Techniker direkt mit dem VLT verbinden kann.
Konfiguration
Das Modem wird durch Einwahl über das Telefonnetz oder über eine RS-232-Schnittstelle
direkt am PC konfiguriert und verwaltet. Nach hergestellter Verbindung werden Aktionen,
Grenzwerte, sowie abzufragende Parameter und Alarmketten eingestellt. Es kann ein Upload
der Webseite durchgeführt oder live Daten und Log-Files abgefragt werden.

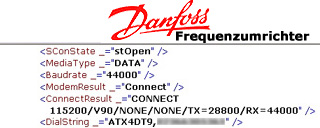

Um eine größere Flexibilität in der Konfiguration zu erreichen und dadurch präzisiere
Einstellungen zu ermöglichen, führten wir die Konfiguration direkt auf XML-Ebene
durch. Damit sind individuelle Lösungen, die weit über die Möglichkeiten einer IDE
hinausgehen, wie die Mechanismen der Übersetzung von Fehlercodes in Texte und des
dynamischen Einsetzens von Adressaten in Meldungstemplates, konfigurierbar. Die
schnelle, schlanke Alarmbündelung und
-verarbeitung ist so überhaupt erst möglich.
Als OEM-Version wird das Tixi Modem unter anderem von den Firmen Danfoss GmbH,
Mitsubishi Electric sowie der Testo AG und WILO AG für verschiedenste Anwendungen genutzt.
Tixi Alarm Modems haben folgende Protokolle eingebaut:
Mitsubishi
Moeller
- Easy 400, 500, 600, 700, 800,
Siemens
- Simatic S7-200 / 300 / 400
ABB
- AC010, AC31, ACS, DCS, CL
VIPA
Saia Burgess
sowie Berthel, Allen Bradley - Pico/GFX, Theben PHARAO-II, Conrad C-Control I +
II, Carel Macroplus u.a.
Feldbus-Protokolle
- MODBUS (RTU/ASCII)
- M-Bus (Zähler für Strom, Gas, Wasser, Wärme)
- CAN-Bus
- Tixi-Bus
