Als Hardware kommt ein Mikrocontroller mit LC-Display zum Einsatz. Das Gehäuse kann in Versionen für die Wand- oder Schaltschrankmontage ausgeführt werden.

Die Fernbedienung zur Überwachungseinheit ermöglicht die Fernanzeige aller aufgenommenen Messwerte, z.B.: Öltemperatur, Vibration, Ölstandwarnung, Auspuffdruck, Betriebsstunden, Innentemperatur des Gerätes etc. Die Anzeige erfolgt auf einem LC-Display.

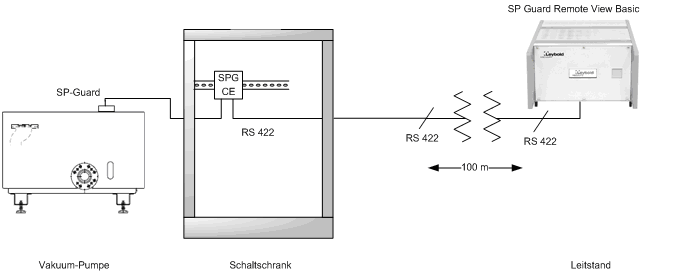

Ein Koppelmodul (der "Kommunikation Extender") wird über das jeweilige Medium (Bluetooth, RS232, RS485, Ethernet/IP) zur Visualisierung über den RS232-Port an der Überwachungseinheit angeschlossen. Die Verbindung zum "Remote View Basic" wird über das jeweilige Übertragungsmedium hergestellt.

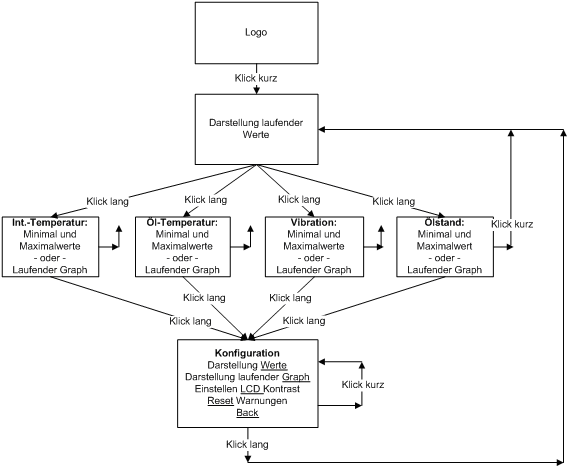

Funktionsbeschreibung

Nach dem Start des Visualisierungssystems wird das Firmenlogo angezeigt. Einmaliges Betätigen des Bedienungstasters führt den Benutzer in die Wertedarstellung. Hier empfängt die Fernbedienung die gesendeten Messwerte und stellt diese dar.

Diese Werte werden "live" gelesen und angezeigt. "Blinkende" Anzeigen bedeuten eine Überschreitung der für diesen Messwert eingestellten Alarmgrenzen.

"Hinter" der Werteanzeige - erreichbar durch langes Klicken - liegt entweder eine grafische Anzeige des entsprechenden Messwertes, ebenfalls "live", oder die Anzeige der letzten Minimal- und Maximalwerte im Format: "Zeitpunkt: Wert".

Eine weitere Menüebene tiefer befindet sich das Konfigurationsmenü.
"Werte" schaltet die Anzeige der Minimal- und Maximalwerte ein.
"Graph" die grafische Anzeige.
"LCD" ermöglicht die Konfiguration des LCD-Kontrastes.
"Reset" löscht die interne Historie und alle Warnungen.
"Back" verlässt das Konfigurationsmenü und springt zurück in die Wertedarstellung.

Erweiterbarkeit

Der Umfang der Software kann leicht erweitert werden. Folgende Punkte sind denkbar:

• Anzeige weiterer oder anderer Messwerte
• Konfiguration der Erweiterungsmodule, z.B. das Ethernet/IP Modul
• Einsatz und Konfiguration der Bluetooth-Erweiterung
• Konfiguration des grafischen Darstellungsintervalls und der Abbildungsfunktionen
• Darstellung einer Wertehistorie
• Kombination einer grafischen Anzeige mit aktuellem Wert
• Touchscreen-Sensor für das LC-Display
