Programmierung von Wavecom
Embeddedsystemen unter Open-AT
Artikel als .PDF herunterladen
Dezentrale Fernwartungseinheiten für die Ermittlung von Wetterdaten aus Datenloggern
über GPRS/UMTS als Teil eines Überwachungs- und Analysesystems
Die Umweltanalytische Produkte GmbH (UP) konzentriert sich auf die Entwicklung, die
Herstellung, den Handel und Vertrieb umweltanalytischer Produkte. Neben Hard- und
Software werden alle Dienstleistungen, die die Umweltmesstechnik betreffen, erbracht.
Im Rahmen unserer Zusammenarbeit mit UP wurde ein Programm für das Fastrack Supreme
Modem von Wavecom entwickelt, das Messdaten per FTP-Verbindung zwischen dem Datataker
DT 80 und einem FTP-Server im Internet vermittelt. Die Firma Wavecom ist ein führender
Anbieter von Embedded-Wireless-Technologie für M2M (Machine-to-Machine) Kommunikation.
Verwendete Hardware
Das Fastrack Supreme ist ein Modem mit GPRS-Fähigkeit von der Firma Wavecom.
Der Datataker DT80 ist ein intelligenter Daten-Logger der Firma Datataker.
Entwicklung
Das Modul Q2686 wird in den Fastrack Supreme Modems verwendet
Für das Fastrack Supreme können Programme in ANSI-C entwickelt werden, die unter
dem Open AT OS lauffähig sind. Open AT ist speziell für die Realisierung von Embedded
Applikationen entwickelt worden. Durch einen eventbasierten Programmablauf kann auf jedes
beliebige Ereignis, z.B. "Sim Karte wurde eingelegt" oder "Internetverbindung wurde aufgebaut",
mittels Eventhandler reagiert werden. Im Lieferumfang sind außerdem
Plugins enthalten, die weitere Funktionen wie z.B. GPS, TCP/IP und Bluetooth bereithalten.
Im "Remote Mode" können Fehler mit einem Debugger beseitigt werden.
Außerdem bietet Open AT die Möglichkeit, mit Hilfe von Traces Informationen auszugeben.
Diese Traces werden über die seriellen Schnittstellen oder USB an das "Target Monitoring
Tool" weitergegeben und werden, sofern notwendig, zwischengespeichert, bis die jeweilige
Schnittstelle sich in einem geeigneten Modus befindet. Die mitgelieferten Tools
des "Development Toolkit" bieten Möglichkeiten, Informationen über das Modem und
die laufende Applikation zu erfahren (Target Monitoring Tool, Terminator Emulator).
Der Zugriff auf die lokale Schnittstelle des Entwicklungsrechners wird über einen
"Serial Link Manager" gesteuert.
Die Projektanwendung
Der Datatacker DT80 wird über eine RS-232-Schnittstelle mit dem Fastrack Supreme
Modem verbunden. Über diese direkte Verbindung wird eine IP-Verbindung mit Hilfe
des PPP-Protokolls aufgebaut. Eine weitere IP-Verbindung wird über GPRS in das Internet
aufgebaut. Das Fastrack Supreme ist ein GSM/GPRS Quadband Modem, das auf der Wireless
CPU Q26-Plattform basiert und ebenfalls von Wavecom entwickelt wurde.

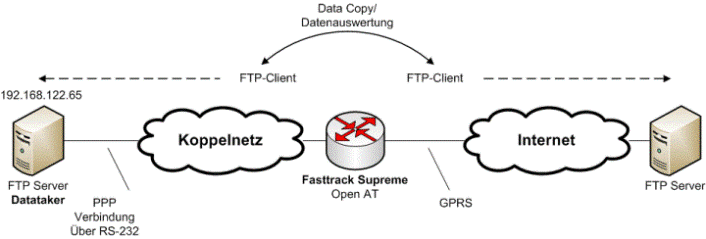

Konnektivität zwischen dem DT80 und dem Fastrack Supreme
.gif "Anordnung als Diagramm")

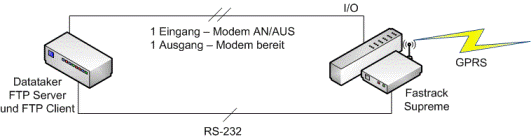

Beide Geräte wurden seriell miteinander verbunden. Das Fastrack Supreme Modem ruft, nachdem
erfolgreich die IP-Verbindungen zum DT80 und per GPRS-Einwahl in das Internet bestehen,
die Messdaten vom FTP-Server des DT80 ab, speichert diese kurzfristig zwischen und
versendet sie direkt an einen FTP-Server im Internet. Weiterhin ist geplant, die
Geräte über eine I/O Verbindung kommunizieren zu lassen, so dass der Datataker
das Fastrack Supreme Modem nur dann aktiviert, wenn Daten auf dem FTP-Server liegen.
