Die Firma DKG Dannewitz in Gelnhausen bei Frankfurt betreibt ein Großlager für die Distribution von Materialien für den industrienahen Bereich. Es musste eine Lösung gefunden werden, welche das Volumen von Paketstücken für die Einlagerung und den Versand erfasst.

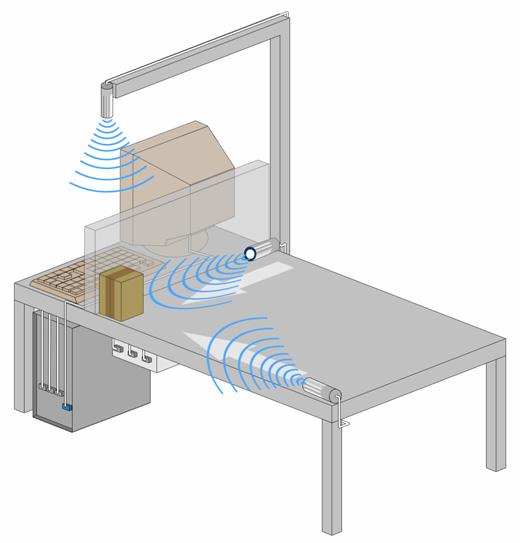

Da sich die Oberflächen und die Formen der Pakete stark unterscheiden und die Oberflächen nicht von jedem Sensor zu erfassen sind, wurde eine Lösung mittels Ultraschall angestrebt.

Wir setzten dabei Sensoren der Firma "Microsonic" aus Dortmund ein.

Vorteile:

• Vermessung von in reflektierende Folie eingepackte Rollen
• Vermessung von Kartons bis 180 cm Kantenlänge möglich
• Vermessung von kleinen Kartons bis 2 cm Kantenlänge möglich
• Keine Abhängigkeit von Lichtverhältnissen

Die Messwerte der Sensoren werden über einen speziellen Datenwandler an die seriellen Schnittstellen des PCs mit der Lagersoftware übertragen.

Auf dem PC läuft eine Software, die aus den Messwerten das 3D-Volumen berechnet und an die Lagersoftware überträgt.

In Echtzeit wird Stückgut vermessen und Daten automatisch in die Lagersoftware übernommen.

Als Alternative zu diesem System wurde eine auf dem Mikrocontroller Mitsubishi M16C24 basierende Lösung entwickelt. Dabei werden die Datenwandler an die seriellen Schnittstellen des Controllers/PCs angeschlossen, der das Volumen berechnet und das Ergebnis über die PS2-Tastatur-Schnittstelle des PCs weitergibt. Dieses Verfahren automatisiert die Eingabe des Volumens per Hand an alten Systemen.
